| PESO: |
10.600
KG |
|
PORTATA MAX:
|
3,5
Ton. |
ALTEZZA
MAX
SOLLEVAMENTO: |
13,10
mt |
|
 |
| |
|
| DISPOSITIVI
DI SICUREZZA |
|
- Valvole di blocco su tutti
i martinetti.
- Dispositivo antiribaltamento longitudinale
con segnalatore visivo ed acustico e blocco
automatico dei soli movimenti aggravanti.
- Dispositivo di arresto traslazione macchina
senza conducente a bordo.
|
| |
|
IMPIANTO IDRAULICO |
- Pompa ad ingranaggi.
- Portata a max. regime 88 LV1'
- Pressione max di esercizio 230 bar.
- Cilindro compensatore situato all'interno
del cilindro di sollevamento (brevetto DIECI).
- Comando distributore con joystick 3 in 1. |
| . |
| IMPIANTO
ELETTRICO |
- Tensione nominale
12 V.
- Batteria 120Ah
- Alternatore (turbo) 65 A
- Impianto illuminazione conforme alle norme
per la circolazione stradale |
| |
|
CABINA OPERATORE |
- Cabina in acciaio
ad alta resistenza conforme alle norme CEE
(ROPS E FOPS).
- Superfici vetrate con visibilità
di 360°.
- Volante regolabile.
- Vetro posteriore apribile.
- Portiera sdoppiata, apribile anche solo
nella parte superiore.
- Spie e indicatori per controllo di: pressione
olio motore; alta temperatura acqua; intasamento
filtro; carica batteria; contatore.
- Scatola fusibili centralizzata.
- Riscaldamento - Illuminazione interna. |
|
.
|
| MOTORE
|
|
- Diesel IVECO AIFO
8045 SE 00 TURBO.
- Potenza max Kw 79,5 (DIN 70020) a 2300
rpm.
- Conformi alle norme antinquinamento.
|
| |
|
TRASMISSIONE
|
- Trasmissione idrostatica
automatica con pompa e motore a variazione
automatica.
- Pedale incing per avanzamento controllato.
- Cambio a 2 velocità servocomandato.
- Trazione a 4 ruote motrici permanenti con
riduzioni epicicloidali nei mozzi ruota.
- Assali sterzanti: anteriore rigido, posteriore
oscillante.
- Velocità max. 27 Km/h. |
|
.
|
| PNEUMATICI |
|
Pneumatici da 24"
|
| |
| |
|
RIFORNIMENTI |
- Circuito idraulico
140 l
- Serbatoio olio idraulico 105 l
- Serbatoio gasolio 105 l
- Refrigerante 14 l
- Olio motore (turbo) 10,5 l |
| |
| TELAIO
E BRACCIO |
- Telaio elettrosaldato
ad alta resistenza.
- Braccio telescopico a 1 sezione in acciaio.
- Forche flottanti in acciaio: 130x45 mm /
L = 1100 mm.
- A richiesta, livellamento trasversale su
assale anteriore. |
| |
| LEVA
DISTRIBUTORE |
- Joystick 3 in 1.
- Pulsante di sicurezza a consenso elettrico. |
| |
| FRENATURA
|
- Freni di servizio
a bagno d'olio sulle 4 ruote con impianto
idraulico sdoppiato.
- Freno di stazionamento a bagno d'olio nel
ponte anteriore. |
| |
| STERZATURA |
- Quattro ruote motrici
sterzanti.
- Guida idrostatica load-sensing.
- Tre tipi di sterzatura con selezione idraulica.
|
| |
|
|
|
|
CARATTERISTICHE TECNICHE
|

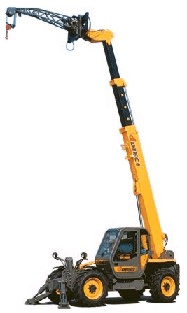

ICARUS
35.13
|
- Motore
diesel 4 cilindri AIFO 8045 E
KW-57,5/ HP-77,5 (DIN 70020) raffreddato ad acqua. |
NO
|
-
Motore diesel 4 cilindri turbo AIFO 8045 SE
KW-79,5 / HP-108 (DIN 70020) raffreddato ad acqua. |
DI SERIE
|
| - Trasmissione:
Idrostatica con pompa a portata variabile. Con motore
aspirato: Motore a 2 velocitą a selezione elettrica. |
NO
|
| -
Trasmissione: Idrostatica con pompa a portata variabile.
Con motore turbo: Motore idraulico a variazione
automatica. |
DI SERIE
|
| - Cambio
ripartitore a due velocitą a comando elettrico. |
DI SERIE
|
| Autobloccante
differenziale (40%) su ponte anteriore. |
DI SERIE
|
| - Quattro
ruote motrici |
DI SERIE
|
| -
Modalitą di sterzatura |
3 TIPI
|
| - Frenatura
di servizio con freni a disco in bagno d'olio. |
SU 4 RUOTE
|
| -
Freno di stazionamento sull'asse anteriore. |
DI SERIE
|
| - Portata
massima |
3,500 t
|
| -
Portata massima alla massima altezza |
3,500 t
|
| - Portata
al massimo sbraccio |
1,00 t
|
| -
Altezza massima di sollevamento |
13,10 m
|
| - Sbraccio
massimo orizzontale |
9,10 m
|
| -
Velocitą |
27 km/h
|
| - Peso
totale a vuoto |
10,600 t
|
| -
Ingombri (lunghezza x larghezza x altezza )
m. |
5,90x2,31x2,50
|
| - Dispositivo
antiribaltamento con blocco movimenti. |
DI SERIE
|
-
Cabina chiusa insonorizzata
omologata ROPS - FOPS, con riscaldamento. |
DI SERIE
|
|
|
|
|
