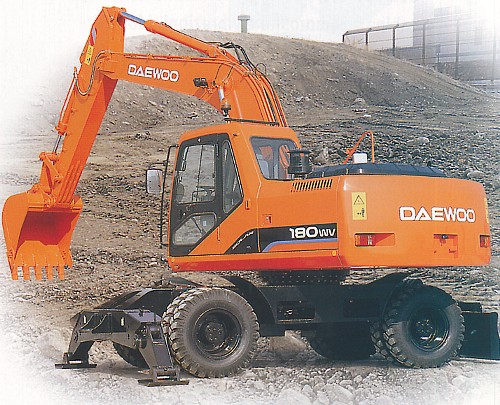

Escavatore Gommato Daewoo Solar 180 w

Officine Meccaniche Bonanni - Macchine Movimento Terra

Macchine Nuove - Daewoo - Escavatori Gommati

PESO OPERATIVO:	17700 kg
CAPACITA' BENNA:	0,34 0,91 m3
POTENZA MOTORE:	112 kw 2100 rpm

PRESTAZIONI:

Questo escavatore idraulico
monta un radiatore intercooler che garantisce la miglior resa nella sua categoria e un notevole risparmio dei consumi. Assicura buon rendimento, produttività ed efficienza grazie al sistema E-E POS, una nuova versione del SISTEMA EPOS.

Motore intercooler

Il motore ha la miglior resa ed efficienza tra i motori della stessa categoria.

Non inquina grazie al motore ecologico

L'escavatore monta un motore conforme alte norme
U.S.EPA Tier-III e alle norme Europee - II in materia di
emissioni di PM, HC, CO.

Conforme alle norme che regolano le emissioni acustiche

Maggior facilità di manovra e di controllo

Il nuovo distributore ed i manipolatori tecnologicamente più avanzati garantiscono un maggior controllo della velocità e della precisione dei movimenti.

Manipolatori con due pulsanti

Sui manipolatori sono montati due pulsanti per il controllo delle attrezzature supplementari.

AFFIDABILITA' ECCELLENTE:

Protezione sul turbo compressore

Per evitare che l'operatore possa inavvertitamente toccare la superficie calda del turbo compressore in fase di controllo del motore, è stata montata una protezione.

Alternatore

Alternatore di nuova concezione resistente alla polvere e agli agenti inquinanti provenienti da impieghi gravosi.

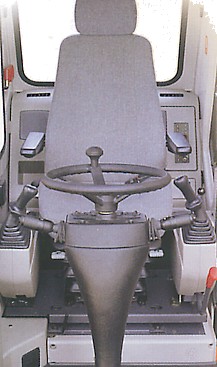

AMBIENTE DI LAVORO:

Lo spazio all'interno della cabina e la visibilità dell'operatore sono conformi alle norme ISO. La cabina a rumorosità e vibrazioni ridotte è confortevole e garantisce all'operatore una postura sicura ed ergonomica.

Buona visibilità

Il vetro destro è stato ampliato per garantire una maggior visibilità. Risulta più grande del 15% se confrontato con il modello precedente.

Ambiente di Lavoro Daewoo Solar 180 w - v

Maggior spazio per i movimenti dell'operatore.

Gli strumenti, i controlli e tutti gli accessori sono stati collocati in cabina ottimizzando lo spazio e recuperando 300mm. Di scorrimento del sedile per consentire all'operatore un maggior spazio spazio per i movimenti.

Vibrazioni della cabina ridotte

Il rumore proveniente dall'esterno è stato drasticamente ridotto grazie all'adozione di un sistema di isolamento acustico totale. Il risultato è paragonabile a quello di una vettura di ultima generazione.
E' stato incorporato un sistema di isolamento viscoso, la cabina ed il sedile sono stati progettati per diminuire drasticamente le vibrazioni percepite dall'operatore.

Tettuccio più ampio

IL tettuccio può essere aperto per consentire che il movimento della benna venga controllato visivamente anche in fase di lavoro alla massima altezza.

MANUTENZIONE:

I controlli di manutenzione periodica sono rapidi e semplici da eseguire.

Funzione di controllo attraverso PC

E' possibile visualizzare graficamente i dati riguardanti la pressione della pompa, i giri del motore con nettendo al PC il Controller EPOS della macchina. Altri dati relativi all'escavatore possono essere registrati, memorizzati e successivamente stampati.

Grande serbatoio di combustibile

per aumentare l'autonomia della macchina è stato installato un serbatoio per combustibile maggiorato, con una capacità di 280 lt.

Scatola accesso comandi elettrici

La scatola accesso comandi elettrici ha un'apertura a cassetto per agevolare le operazioni di manutenzione.

Valvola olio motore

La valvola di scarico dell'olio motore è dotata d'attacco rapido per facilitarne la sostituzione ed evitare dispersioni nell'ambiente.

Separatore acqua combustibile

Il separatore dell'acqua realizzato in vetro trasparente è montato in una parte di facile accesso e raggiungibile da terra.

ATTREZZATURA STANDARD:

Impianto idraulico

-	Il blocaggio della rotazione in due posizioni assicura il trasporto in sicurezza
-	Rigeneratore flusso olio su monoblocco e avambraccio
-	valvole di tenuta su braccio e avambraccio
-	Valvole a scarico incrociato su motore idraulico di rotazione
-	Prese ausiliarie
-	Power boost a sfioramento

Cabina ed interno cabina

-	Cabina montata su supporti ammortizzati
-	Cabina insonorizzata ed isolata
-	Aria condizionata
-	sedile regolabile con poggiatesta e bracciolo
-	Vetro frontale con apertura a spinta e vetro inferiore apribile
-	Luce in cabina
-	tergicristalli ad intermitenza
-	Accendisigari e posacenere
-	Portalattina
-	Box termico
-	Monitor con display
-	Indicatore Livello carburante
-	Radio AM/FM e stereo
-	Interruttore accensione radio
-	Presa 12V
-	Porta di connessione PC per diagnostica
-	Manipolatori con doppio interruttore

Sicurezza

-	Predellini di salita e corrimano rinforzati
-	PredelLini metallici rinforzati ed antiscivoLo
-	Cintura di sicurezza
-	Leva di sicurezza
-	Vetro antisfondamento
-	Martelletto rompivetro
-	Specchietti retrovisori destro e sinistro
-	Protezione a 360 gradi

Altri

-	Filtro aria a doppio elemento
-	Prefiltro
-	Separatore acqua
-	Separatore polvere per radiatore
-	Sistema di prevenzione surriscaldamento motore
-	Sistema di prevenzione riavviamento motore
-	Sistema di auto-diagnosi
-	Alternatore
-	Avvisatore acustico
-	Luci alogene (2 su cabina e 2 su braccio monobLocco)
-	Tendicingolo idraulico
-	guidacingoli

ATTREZZATURA OPZIONALE:

Sicurezza

-	Valvole di sicurezza contro eventuale rottura tubi flessibili su braccio e avambraccio
-	Dispositivo antiribaltamento
-	Protezione cabina superiore e frontale (FQGS standard)
-	CicaLino traslazione
-	CicaLino traslazione e rotazione
-	Lampeggiante

Cabina ed interno cabina

-	Aletta parasole
-	Tettuccio
-	Manipolatori con triplo interruttore

Altri

-	Carro stretto a m. 3 di Larghezza
-	Impianto idraulico per martello
-	Impianto idraulico per rotazione utensile
-	Doppio filtro gasolio
-	Maglie catene rinforzate
-	Luci supplementari (4 frontaLi e 2 posteriori)
-	Alternatore maggiorato
-	Pompetta elettrica rifornimento gasolio

Peso operativo	17700 kg

BENNA
Gamma capacita' a colmo	Pcsa 0,34-0,91 m3

DIMENSIONI BRACCIO MONOBLOCCO
Larghezza fuori tutto struttura superiore	2.490 mm
Larghezza fuori tutto cabina	960 mm
Altezza fuori tutto cabina	3.103 mm
Raggio di rotazione posteriore	2.450 mm
Altezza fuori tutto	3.795 mm
Altezza libera sotto il contrappeso	1.249 mm
Luce libera	340 mm
Interasse	2.800 mm
Carreggiata	1.914 mm
Lunghezza fuori tutto	8.595 mm
Larghezza fuori tutto pneumatici con parafanghi
Pneumatico doppio 10.00-20-14PR (normale)	2.496 mm

FORZA DI SCAVO
Forza di scavo della force	11.200 kgf (con braccio da 2,2 mt - 2,6 mt - 3,1 mt)
Forza di scavo del braccio	10.600 kgf (con braccio da 2,2 mt - 2,6 mt - 3,1 mt)

DISTANZE OPERATIVE CON BRACCIO DA 2.600 mm
Lunghezza braccio monoblocco	5,15 m
Lunghezza braccio	2.600 m
Sbraccio max. di scavo	9.071 mm
Sbraccio max. al suolo	8.855 mm
Profondità max. di scavo	6.006 mm
Altezza max. di scavo	9.026 mm
Altezza max. di carico	6.289 mm
Muro verticale max.	5.019 mm

DISTANZE OPERATIVE CON BRACCIO DA 2.200 mm
Lunghezza braccio monoblocco	5,15 m
Lunghezza braccio	2.200 m
Sbraccio max. di scavo	8.732 mm
Sbraccio max. al suolo	8.507 mm
Profondità max. di scavo	5.657 mm
Altezza max. di scavo	8.821 mm
Altezza max. di carico	5.999 mm
Muro verticale max.	4.554 mm

DISTANZE OPERATIVE CON BRACCIO DA 3.100 mm
Lunghezza braccio monoblocco	5,15 m
Lunghezza braccio	3.100 mm
Sbraccio max. di scavo	9.509 mm
Sbraccio max. al suolo	9.304 mm
Profondità max. di scavo	6.506 mm
Altezza max. di scavo	9.197 mm
Altezza max. di carico	6.464 mm
Muro verticale max.	5.494 mm

DIMENSIONI BRACCIO ARTICOLATO
Larghezza fuori tutto struttura superiore	2.490 mm
Larghezza fuori tutto cabina	960 mm
Altezza fuori tutto cabina	3.103 mm
Raggio di rotazione posteriore	2.450 mm
Altezza fuori tutto	4.000 mm
Altezza libera sotto il contrappeso	1.249 mm
Luce libera	340 mm
Interasse	2.800 mm
Carreggiata	1.914 mm
Lunghezza fuori tutto	6.805 mm
Larghezza fuori tutto pneumatici con parafanghi
Pneumatico doppio 10.00-20-14PR (normale)	2.496 mm

FORZA DI SCAVO
Forza di scavo della force	11.200 kgf (con braccio da 2,2 mt - 2,6 mt)
Forza di scavo del braccio	11.600 kgf (con braccio da 2,2 mt - 2,6 mt)

MOTORE
Modello	DAEWOO DB58TIS
Tipo	Motore diesel a quattro tempi, raffreddato ad acqua, 6 cilindri in linea, iniezione diretta
Potenza Nominale al volano	DIN 6271, netta 112 kw(152 PS) a 2.100 giri/min SAE J1349, netta 112 kw (150 HP) a 2.100 giri/min
Cilindrata	5.785 cc
Coppia Massima	60 kgf.m ( 588 Nm ) a 1.500 giri/min
Alesaggio e Corsa	102 mm x 118 mm
Avviamento	motore elettrico 24 v
Batterie	2 x 12v x 100 AH

SISTEMA IDRAULICO
Pompe principali	2 pompe a pistoni a portata variabile, pistoni assiali
Massima portata olio	2 x 164 l / min
Pompa servocomandi	pompa ad ingranaggi
Massima portata olio	19,4 l / min
Pressione di servizio	39 bar (40 kgf / cm2)
Pompa freni	Pompa a ingranaggi
Massima portata olio	17,2 l / min
Pressione di servizio	157 br (160 kgf / cm2)
Pompa sterzo	Pompa a ingranaggi
Massima portata olio	47 l / min
Pressione di servizio	193 bar (200 kgf / cm2)
Valvola di massima motore di rotazione	275 bar (280 kgf / cm2)

TRASLAZIONE
Velocità di marcia	da 0 a 32 km / h
Massima forza di trazione
Forza	10.510 kgf
Pendenza massima superabile	34,3° (68,2%) in continuo

LIVELLI DI RUMOROSITA' (A MACCHINA IN MOVIMENTO)
Rumorosità esterna	103 dB (A) (95/27/EEC)
Rumorosità all'orecchio dell'operatore	76 dB (A) (ISO6396)

CAPACITA'
Serbatoio carburante	280,0 lt
Circuito di raffreddamento	49,0 lt
Olio motore	20,5 lt
Trasmissione di rotazione	5,0 lt
Trasmissioni finali (ognuna)	2,0 lt
Serbatoio idraulico	205,0 lt
