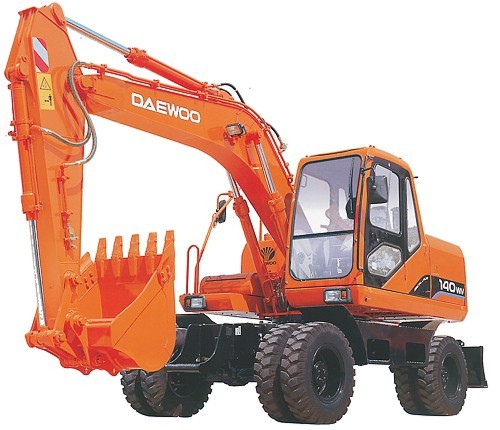

Escavatore Gommato Daewoo Solar 140 w

Officine Meccaniche Bonanni - Macchine Movimento Terra

Macchine Nuove - Daewoo - Escavatori Gommati

PESO OPERATIVO:	12900 kg
CAPACITA' BENNA:	0,30 0,76 m3
POTENZA MOTORE:	96 kw 2200 rpm

PRESTAZIONI:

Questo escavatore idraulico
monta un radiatore intercooler che garantisce la miglior resa nella sua categoria e un notevole risparmio dei consumi. Assicura buon rendimento, produttività ed efficienza grazie al sistema E-E POS, una nuova versione del SISTEMA EPOS.

Motore intercooler

Il motore ha la miglior resa ed efficienza tra i motori della stessa categoria.

Non inquina grazie al motore ecologico

L'escavatore monta un motore conforme alte norme
U.S.EPA Tier-III e alle norme Europee - II in materia di
emissioni di PM, HC, CO.

Conforme alle norme che regolano le emissioni acustiche

Maggior facilità di manovra e di controllo

Il nuovo distributore ed i manipolatori tecnologicamente più avanzati garantiscono un maggior controllo della velocità e della precisione dei movimenti.

Manipolatori con due pulsanti

Sui manipolatori sono montati due pulsanti per il controllo delle attrezzature supplementari.

AFFIDABILITA' ECCELLENTE:

Protezione sul turbo compressore

Per evitare che l'operatore possa inavvertitamente toccare la superficie calda del turbo compressore in fase di controllo del motore, è stata montata una protezione.

Trasmissione montata verticamente

la trasmissione è stata montata verticalmente per incrementare la Luce libera sotto al motore di traslazione. Con questa soluzione si è ottenuta una protezione più sicura del gruppo di traslazione quando la macchina lavora su terreni accidentati e sconnessi.

AMBIENTE DI LAVORO:

Lo spazio all'interno della cabina e la visibilità dell'operatore sono conformi alle norme ISO. La cabina a rumorosità e vibrazioni ridotte èconfortevole e garantisce all'operatore una postura sicura ed ergonomica.

Colonna dello sterzo regolabile

la colonna sterzante è regolabile nell'inclinazione per adattarsi alla posizione ed alle preferenze dell'operatore per ottenere una guida più confortevole e precisa.

Ambiente di Lavoro Daewoo Solar 140 w - v

Maggior spazio per i movimenti dell'operatore.

Gli strumenti, i controlli e tutti gli accessori sono stati collocati in cabina ottimizzando lo spazio e recuperando 300mm. Di scorrimento del sedile per consentire all'operatore un maggior spazio spazio per i movimenti.

Leva di comando ad alta sensibilità (norme ISO)

per avere una maggiore sensibilità e ottenere più facilità nelle manovre di lavoro, sono state installate leve lunghe di comando. Il tempo di riposta dei comandi è stato diminuito grazie all'aumento del diametro delle linee di pilotaggio.

Tettuccio più ampio

IL tettuccio può essere aperto per consentire che il movimento della benna venga controllato visivamente anche in fase di lavoro alla massima altezza.

MANUTENZIONE:

I controlli di manutenzione periodica sono rapidi e semplici da eseguire.

Funzione di controllo attraverso PC

E' possibile visualizzare graficamente i dati riguardanti la pressione della pompa, i giri del motore con nettendo al PC il Controller EPOS della macchina. Altri dati relativi all'escavatore possono essere registrati, memorizzati e successivamente stampati.

Grande serbatoio di combustibile

per aumentare l'autonomia della macchina è stato installato un serbatoio per combustibile maggiorato, con una capacità di 280 lt.

Scatola accesso comandi elettrici

La scatola accesso comandi elettrici ha un'apertura a cassetto per agevolare le operazioni di manutenzione.

Valvola olio motore

La valvola di scarico dell'olio motore è dotata d'attacco rapido per facilitarne la sostituzione ed evitare dispersioni nell'ambiente.

Separatore acqua combustibile

Il separatore dell'acqua realizzato in vetro trasparente è montato in una parte di facile accesso e raggiungibile da terra.

ATTREZZATURA STANDARD:

Impianto idraulico

-	Il blocaggio della rotazione in due posizioni assicura il trasporto in sicurezza
-	Rigeneratore flusso olio su monoblocco e avambraccio
-	valvole di tenuta su braccio e avambraccio
-	Valvole a scarico incrociato su motore idraulico di rotazione
-	Prese ausiliarie
-	Power boost a sfioramento

Cabina ed interno cabina

-	Cabina montata su supporti ammortizzati
-	Cabina insonorizzata ed isolata
-	Aria condizionata
-	sedile regolabile con poggiatesta e bracciolo
-	Vetro frontale con apertura a spinta e vetro inferiore apribile
-	Luce in cabina
-	tergicristalli ad intermitenza
-	Accendisigari e posacenere
-	Portalattina
-	Box termico
-	Monitor con display
-	Indicatore Livello carburante
-	Radio AM/FM e stereo
-	Interruttore accensione radio
-	Presa 12V
-	Porta di connessione PC per diagnostica
-	Manipolatori con doppio interruttore

Sicurezza

-	Predellini di salita e corrimano rinforzati
-	PredelLini metallici rinforzati ed antiscivoLo
-	Cintura di sicurezza
-	Leva di sicurezza
-	Vetro antisfondamento
-	Martelletto rompivetro
-	Specchietti retrovisori destro e sinistro
-	Protezione a 360 gradi

Altri

-	Filtro aria a doppio elemento
-	Prefiltro
-	Separatore acqua
-	Separatore polvere per radiatore
-	Sistema di prevenzione surriscaldamento motore
-	Sistema di prevenzione riavviamento motore
-	Sistema di auto-diagnosi
-	Alternatore
-	Avvisatore acustico
-	Luci alogene (2 su cabina e 2 su braccio monobLocco)
-	Tendicingolo idraulico
-	guidacingoli

ATTREZZATURA OPZIONALE:

Sicurezza

-	Valvole di sicurezza contro eventuale rottura tubi flessibili su braccio e avambraccio
-	Dispositivo antiribaltamento
-	Protezione cabina superiore e frontale (FQGS standard)
-	CicaLino traslazione
-	CicaLino traslazione e rotazione
-	Lampeggiante

Cabina ed interno cabina

-	Aletta parasole
-	Tettuccio
-	Manipolatori con triplo interruttore

Altri

-	Carro stretto a m. 3 di Larghezza
-	Impianto idraulico per martello
-	Impianto idraulico per rotazione utensile
-	Doppio filtro gasolio
-	Maglie catene rinforzate
-	Luci supplementari (4 frontaLi e 2 posteriori)
-	Alternatore maggiorato
-	Pompetta elettrica rifornimento gasolio

Peso operativo	12900 kg

BENNA
Gamma capacita' a colmo	Pcsa 0,30-0,76 m3

DIMENSIONI
Larghezza fuori tutto struttura superiore	2.494 mm
Larghezza fuori tutto cabina	960 mm
Altezza fuori tutto cabina	3.166 mm
Raggio di rotazione posteriore	2.210 mm
Altezza fuori tutto	3.640 mm
Altezza libera sotto il contrappeso	1.241 mm
Luce libera	350 mm
Interasse	2.800 mm
Carreggiata	1.914 mm
Lunghezza fuori tutto	7.250 mm
Larghezza fuori tutto pneumatici con parafanghi
Pneumatico doppio 9.00-20-14PR (normale)	2.496 mm
Pneumatico doppio 10.00-20-14PR (opzionale)	2.496 mm
Pneumatico semplice 18-19,5-14PR	2.474 mm

DISTANZE OPERATIVE CON BRACCIO DA 2.100 mm
Lunghezza braccio monoblocco	4,3 m
Lunghezza braccio	2.100 m
Sbraccio max. di scavo	7.510 mm
Sbraccio max. al suolo	7.295 mm
Profondità max. di scavo	4.610 mm
Altezza max. di scavo	8.020 mm
Altezza max. di carico	5.630 mm
Muro verticale max.	4.086 mm

DISTANZE OPERATIVE CON BRACCIO DA 1.900 mm
Lunghezza braccio monoblocco	4,3 m
Lunghezza braccio	1.900 m
Sbraccio max. di scavo	7.305 mm
Sbraccio max. al suolo	7.080 mm
Profondità max. di scavo	4.411 mm
Altezza max. di scavo	7.847 mm
Altezza max. di carico	5.475 mm
Muro verticale max.	3.795 mm


DISTANZE OPERATIVE CON BRACCIO DA 2.250 mm
Lunghezza braccio monoblocco	4,3 m
Lunghezza braccio	2.250 mm
Sbraccio max. di scavo	7.663 mm
Sbraccio max. al suolo	7.449 mm
Profondità max. di scavo	4.763 mm
Altezza max. di scavo	7.956 mm
Altezza max. di carico	5.738 mm
Muro verticale max.	4.270 mm

DISTANZE OPERATIVE CON BRACCIO DA 2.500 mm
Lunghezza braccio monoblocco	4,3 m
Lunghezza braccio	2.500 m
Sbraccio max. di scavo	7.935 mm
Sbraccio max. al suolo	7.728 mm
Profondità max. di scavo	5.013 mm
Altezza max. di scavo	8.372 mm
Altezza max. di carico	5.967 mm
Muro verticale max.	4.675 mm

DISTANZE OPERATIVE CON BRACCIO DA 2.100 mm
Lunghezza braccio monoblocco	4,6 m
Lunghezza braccio	2.100 m
Sbraccio max. di scavo	7.790 mm
Sbraccio max. al suolo	7.580 mm
Profondità max. di scavo	4.655 mm
Altezza max. di scavo	8.222 mm
Altezza max. di carico	5.849 mm
Muro verticale max.	4.228 mm

DISTANZE OPERATIVE CON BRACCIO DA 2.500 mm
Lunghezza braccio monoblocco	4,6 m
Lunghezza braccio	2.500 m
Sbraccio max. di scavo	8.208 mm
Sbraccio max. al suolo	8.009 mm
Profondità max. di scavo	5.056 mm
Altezza max. di scavo	8.565 mm
Altezza max. di carico	6.170 mm
Muro verticale max.	4.826 mm

MOTORE
Modello	DAEWOO DB58T
Tipo	Motore diesel a quattro tempi, raffreddato ad acqua, 6 cilindri in linea, iniezione diretta
Potenza Nominale al volano	DIN 6271, netta 96 kw(130 PS) a 2.200 giri/min SAE J1349, netta 96 kw (128 HP) a 2.200 giri/min
Cilindrata	5.785 cc
Coppia Massima	50 kgf.m ( 490 Nm ) a 1.600 giri/min
Alesaggio e Corsa	102 mm x 118 mm
Avviamento	motore elettrico 24 v
Batterie	2 x 12v x 100 AH

SISTEMA IDRAULICO
Pompe principali	2 pompe a pistoni a portata variabile, pistoni assiali
Massima portata olio	2 x 162 l / min
Pompa servocomandi	pompa ad ingranaggi
Massima portata olio	22 l / min
Pressione di servizio	39 bar (40 kgf / cm2)
Pompa freni	Pompa a ingranaggi
Massima portata olio	14,3 l / min
Pressione di servizio	157 br (160 kgf / cm2)
Pompa sterzo	Pompa a ingranaggi
Massima portata olio	28 l / min
Pressione di servizio	167 bar (170 kgf / cm2)
Valvola di massima motore di rotazione	265 bar (270 kgf / cm2)

TRASLAZIONE
Velocità di marcia	da 0 a 37 km / h
Massima forza di trazione
Forza	8.182 kgf
Pendenza massima superabile	35° (70%) in continuo

LIVELLI DI RUMOROSITA' (A MACCHINA IN MOVIMENTO)
Rumorosità esterna	103 dB (A) (95/27/EEC)
Rumorosità all'orecchio dell'operatore	75 dB (A) (ISO6396)

CAPACITA'
Serbatoio carburante	230,0 lt
Sistema di raffreddamento	31,0 lt
Olio motore	19,0 lt
Trasmissione di rotazione	3,0 lt
Trasmissioni finali (ognuna)	0,9 lt
Serbatoio idraulico	168,0 lt
FORZA DI SCAVO
Forza di scavo della force	8.338 kgf (con braccio da 2,1 mt - 1,9 mt - 2,25 mt - 2,5 mt - 3,0 m)
Forza di scavo del braccio	6.652 kgf (con braccio da 2,1 mt - 2,25 mt)
Forza di scavo del braccio	7.073 kgf (con braccio da 1,9 mt)
Forza di scavo del braccio	6.298 kgf (con braccio da 2,5 mt)
Forza di scavo del braccio	5.383 kgf (con braccio da 3,0 mt)
