Escavatore Cingolato Daewoo Solar 470 lc-v Roma

Officine Meccaniche Bonanni - Macchine Movimento Terra

Macchine Nuove - Daewoo - Escavatori Cingolati

PESO OPERATIVO:	46900 kg
CAPACITA' BENNA:	1,5 2,86 m3
POTENZA MOTORE:	232 kw 2000 rpm

PRESTAZIONI:

Questo escavatore idraulico
monta un radiatore intercooler che garantisce la miglior resa nella sua categoria. Questo si traduce in un notevole risparmio di combustibile e quindi in costi di gestione bassi. In combinazione con una nuova versione del sistema EPOS (gestione elettronica) il rendimento, la produttività e l'efficienza sono fra i migliori della categorie.

Motore intercooler

Il motore ha la miglior resa ed efficienza tra i motori della stessa categoria.

Non inquina grazie al motore ecologico

L'escavatore monta un motore conforme alte norme
U.S.EPA Tier-III e alle norme Europee - II in materia di
emissioni di PM, HC, CO.

Conforme alle norme che regolano le emissioni acustiche

Maggior forza dl rotazione (con valvola di blocco montata)

La rotazione è stata incrementata del 14% per garantire una maggior copia di rotazione. Per il freno di stazionamento è stata montata di serie una valvola che permette all'operatore di bloccare la torretta nella posizione desiderata. Ne risulta quindi un notevole miglioramento dell'efficienza.

AFFIDABILITA' ECCELLENTE:

Alternatore

Alternatore di nuova concezione resistente alla polvere e agli agenti inquinanti provenienti da impieghi gravosi.

Cavo di emergenza

Nel caso si verifichi un malfunzionamento nel controllo digitale dell'acceleratore, in cabina è stato inserito un commando meccanico che può essere utilizzato per il controllo manuale dell'acceleratore.

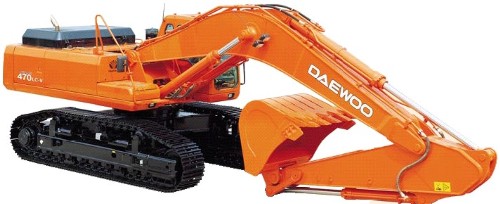

Daewoo - Escavatore Cingolato Solar 470 LC-V

Daewoo - Ambiente di Lavoro Solar 470 LC-V

Cuscinetti in gomma a fissaggio di fili elettrici

I fili elettrici sono fissati con morsetti in gomma che riducono il rischio di danni dovuti a vibrazioni.

Cuscinetti in gomma antivibranti

Sono stati montati dei cuscinetti antivibranti di dimensioni maggiori. Grazie a questa modifica la rumorosità è diminuita, l'assorbimento delle vibrazioni è aumentato ed è migliorata la durata in quanto le rotture sono drasticamente diminuite.

Protezione sul turbo compressore

Per evitare che l'operatore possa inavvertitamente toccare la superficie calda del turbo compressore in fase di controllo del motore, è stata montata una protezione.

AMBIENTE DI LAVORO:

Lo spazio all'interno della cabina e la visibilità dell'operatore sono conformi alle norme SO. La cabina è più silenziosa e le vibrazioni ridotte. Il comfort generale dell'operatore è notevolmente aumentato rispetto al precedente modello ed il posto di guida è più sicuro ed ergonomico.

MANUTENZIONE:

I controlli di manutenzione periodica sono rapidi e semplici da eseguire.

Funzione di controllo attraverso PC

E' possibile visualizzare graficamente la pressione della pompa, i giri del motore connettendo al PC il Controller EPOS della macchina, altri dati relativi aLL'escavatore possono essere registrati, memorizzati e successivamente stampati collegandosi con un PC all'apposita porta di connessione.

Scatola accesso comandi elettrici

La scatola accesso comandi elettrici ha un'apertura a cassetto per agevolare le operazioni di manutenzione.

Valvola olio motore

La valvola di scarico dell'olio motore è dotata d'attacco rapido per facilitarne la sostituzione ed evitare dispersioni nell'ambiente.

Separatore acqua combustibile

Il separatore dell'acqua realizzato in vetro trasparente è montato in una parte di facile accesso e raggiungibile da terra.

ATTREZZATURA STANDARD:

Impianto idraulico

-	Il blocaggio della rotazione in due posizioni assicura il trasporto in sicurezza
-	Rigeneratore flusso olio su monobLocco e avambraccio
-	valvole di tenuta su braccio e avambraccio
-	Valvole a scarico incrociato su motore idraulico di rotazione
-	Prese ausiliarie
-	Power boost a sfioramento

Cabina ed interno cabina

-	Cabina montata su supporti ammortizzati
-	Cabina insonorizzata ed isolata
-	Aria condizionata
-	sedile regolabile con poggiatesta e bracciolo
-	Vetro frontale con apertura a spinta e vetro inferiore apribiLe
-	Luce in cabina
-	tergicristalli ad intermitenza
-	Accendisigari e posacenere
-	Portalattina
-	Box termico
-	Monitor con display
-	Indicatore Livello carburante
-	Radio AM/FM e stereo
-	Interruttore accensione radio
-	Presa 12V
-	Porta di connessione PC per diagnostica
-	Manipolatori con doppio interruttore

Sicurezza

-	Predellini di salita e corrimano rinforzati
-	PredelLini metallici rinforzati ed antiscivoLo
-	Cintura di sicurezza
-	Leva di sicurezza
-	Vetro antisfondamento
-	Martelletto rompivetro
-	Specchietti retrovisori destro e sinistro
-	Protezione a 360 gradi

Altri

-	Filtro aria a doppio elemento
-	Prefiltro
-	Separatore acqua
-	Separatore polvere per radiatore
-	Sistema di prevenzione surriscaldamento motore
-	Sistema di prevenzione riavviamento motore
-	Sistema di auto-diagnosi
-	Alternatore
-	Avvisatore acustico
-	Luci alogene (2 su cabina e 2 su braccio monobLocco)
-	TendicingoLo idraulico
-	guidacingoli

ATTREZZATURA OPZIONALE:

Sicurezza

-	Valvole di sicurezza contro eventuale rottura tubi flessibili su braccio e avambraccio
-	Dispositivo antiribaLtamento
-	Protezione cabina superiore e frontale (FQGS standard)
-	CicaLino traslazione
-	CicaLino traslazione e rotazione
-	Lampeggiante

Cabina ed interno cabina

-	Aletta parasole
-	Tettuccio
-	Manipolatori con triplo interruttore

Altri

-	Carro stretto a m. 3 di Larghezza
-	Impianto idraulico per martello
-	Impianto idraulico per rotazione utensile
-	Doppio filtro gasolio
-	Maglie catene rinforzate
-	Luci supplementari (4 frontaLi e 2 posteriori)
-	Alternatore maggiorato
-	Pompetta elettrica rifornimento gasolio

Peso operativo	46900 kg

BENNA
Gamma capacita' a colmo	Pcsa 1,5-2,86 m3

DIMENSIONI
Larghezza fuori tutto struttura superiore	2.990 mm
Larghezza fuori tutto struttura superiore (with cat walk)	3.278 mm
Larghezza fuori tutto cabina	960 mm
Altezza fuori tutto cabina	3.350 mm
Raggio d'ingombro posteriore 3.200 mm	3.665 mm
Altezza fuori tutto	3.705 mm
Altezza libera sotto il contrappeso	1.460 mm
Luce libera	760 mm
Interasse	4.470 mm
Lunghezza dei cingoli	5.465 mm
Scartamento tra i cingoli	3.300 mm/2.740 mm
Larghezza suole	600 mm
Lunghezza fuori tutto	12.110 mm
Carreggiata fuori tutto con suole da 600 mm	3.900 mm/3.340 mm

DISTANZE OPERATIVE CON BRACCIO DA 2,9 MT
Lunghezza braccio monoblocco	7,1 m
Lunghezza braccio	2,9 m
Sbraccio max. di scavo	11,700 mm
Sbraccio max. al suolo	11.400 mm
Profondità max. di scavo	7.340 mm
Altezza max. di scavo	10.940 mm
Altezza max. di carico	7.760 mm
Muro verticale max.	4.050 mm
Profondità max. di scavo (livello 8')	7.180 mm

DISTANZE OPERATIVE CON BRACCIO DA 3,35 MT
Lunghezza braccio monoblocco	7,1 m
Lunghezza braccio	3,35 m
Sbraccio max. di scavo	12.100 mm
Sbraccio max. al suolo	11.850 mm
Profondità max. di scavo	7.790 mm
Altezza max. di scavo	11.080 mm
Altezza max. di carico	7.900 mm
Muro verticale max.	4.370 mm
Profondità max. di scavo (livello 8')	7.660 mm

DISTANZE OPERATIVE CON BRACCIO DA 4,0 MT
Lunghezza braccio monoblocco	7,1 m
Lunghezza braccio	4,0 m
Sbraccio max. di scavo	12.650 mm
Sbraccio max. al suolo	12.410 mm
Profondità max. di scavo	8.420 mm
Altezza max. di scavo	11.230 mm
Altezza max. di carico	8.070 mm
Muro verticale max.	4.930 mm
Profondità max. di scavo (livello 8')	8.290 mm

DISTANZE OPERATIVE CON BRACCIO DA 6,0 MT
Lunghezza braccio monoblocco	7,1 m
Lunghezza braccio	6,0 m
Sbraccio max. di scavo	16.050 mm
Sbraccio max. al suolo	15.860 mm
Profondità max. di scavo	11.800 mm
Altezza max. di scavo	12.800mm
Altezza max. di carico	9.850 mm
Muro verticale max.	10.320 mm
Profondità max. di scavo (livello 8')	11.680 mm

MOTORE
Modello	DAEWOO DE12TIS
Tipo	Motore a quattro tempi a iniezione diretta; raffreddamento ad acqua
Aspirazione	Sovralimentata con turbocompressore - Intercooler aria/aria
Numero Cilindri	6
Potenza nominale al volano	DIN 6271, netta 232 kw (316 PS) a 2.000 giri/min SAE J1349, netto232 kw (312 CV) a 2.000 giri/min
Cilindrata	11.051 cc
Coppia Massima	133 kgf.m (1.303 Nm) a 1.400 giri/min
Alesaggio e Corsa	123 mm x 155 mm
Avviamento	motore elettrico 24 v
Batterie	2 x 12v x 150 AH

CIRCUITO IDRAULICO
Pompe principali	2 pompe a pistoni assiali con cilindrata variabile
Massima portata olio	2 x 359 l / min
Pompa pilota	pompa ad ingranaggi
Massima portata olio	24,0 l / min
Motore di rotazione Valvola limitatrice di pressione	275 bar (280 kgf / cm2)

TRASLAZIONE
Velocità di marcia (alta/bassa)	5,0/3,1 km/h
Massima forza di trazione	33.600 kgf
Pendenza massima superabile	35° (70%) in continuo

LIVELLI DI RUMOROSITA' (A MACCHINA IN MOVIMENTO)
Rumorosità esterna	108 dB (A) (95/27/EEC)
Rumorosità all'orecchio dell'operatore	72 dB(A) (ISO6396) 78 dB (A) (95/27/EEC)
CAPACITA'
Serbatoio carburante	620,0 lt
Sistema di raffreddamento	58,0 lt
Olio motore	28,0 lt
Trasmissione di rotazione (ognuna)	4,0 lt
Trasmissioni finali (ognuna)	6,0 lt
Sistema idraulico	410,0 lt
Serbatoio idraulico	265,0 lt

FORZA DI SCAVO
Forza di scavo della force	27.200 kgf (con braccio da 3,35 mt - 2,6 mt - 4,0 mt)
Forza di scavo del braccio	22.100 kgf (con braccio da 3,35 mt)
Forza di scavo del braccio	25.100 kgf (con braccio da 2,6 mt)
Forza di scavo del braccio	19.900 kgf (con braccio da 4,0 mt)
