Escavatore Cingolato Daewoo Solar 420 lc

Officine Meccaniche Bonanni - Macchine Movimento Terra

Macchine Nuove - Daewoo - Escavatori Cingolati

PESO OPERATIVO:	41200 kg
CAPACITA' BENNA:	1,44 2,18 m3
POTENZA MOTORE:	210 kw 2000 rpm

PRESTAZIONI:

Questo escavatore idraulico
monta un radiatore intercooler che garantisce la miglior resa nella sua categoria. Questo si traduce in un notevole risparmio di combustibile e quindi in costi di gestione bassi. In combinazione con una nuova versione del sistema EPOS (gestione elettronica) il rendimento, la produttività e l'efficienza sono fra i migliori della categorie.

Motore intercooler

Il motore ha la miglior resa ed efficienza tra i motori della stessa categoria.

Non inquina grazie al motore ecologico

L'escavatore monta un motore conforme alte norme
U.S.EPA Tier-III e alle norme Europee - II in materia di
emissioni di PM, HC, CO.

Conforme alle norme che regolano le emissioni acustiche

Maggior forza dl rotazione (con valvola di blocco montata)

La rotazione è stata incrementata del 14% per garantire una maggior copia di rotazione. Per il freno di stazionamento è stata montata di serie una valvola che permette all'operatore di bloccare la torretta nella posizione desiderata. Ne risulta quindi un notevole miglioramento dell'efficienza.

AFFIDABILITA' ECCELLENTE:

Alternatore

Alternatore di nuova concezione resistente alla polvere e agli agenti inquinanti provenienti da impieghi gravosi.

Cavo di emergenza

Nel caso si verifichi un malfunzionamento nel controllo digitale dell'acceleratore, in cabina è stato inserito un commando meccanico che può essere utilizzato per il controllo manuale dell'acceleratore.

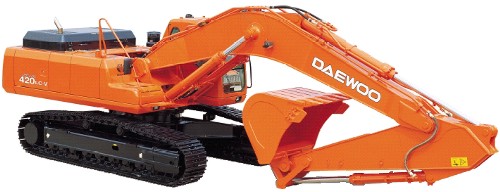

Daewoo - Escavatore Cingolato Solar 420 LC-V

Daewoo - Ambiente di Lavoro Solar 420 LC-V

Cuscinetti in gomma a fissaggio di fili elettrici

I fili elettrici sono fissati con morsetti in gomma che riducono il rischio di danni dovuti a vibrazioni.

Cuscinetti in gomma antivibranti

Sono stati montati dei cuscinetti antivibranti di dimensioni maggiori. Grazie a questa modifica la rumorosità è diminuita, l'assorbimento delle vibrazioni è aumentato ed è migliorata la durata in quanto le rotture sono drasticamente diminuite.

Protezione sul turbo compressore

Per evitare che l'operatore possa inavvertitamente toccare la superficie calda del turbo compressore in fase di controllo del motore, è stata montata una protezione.

AMBIENTE DI LAVORO:

Lo spazio all'interno della cabina e la visibilità dell'operatore sono conformi alle norme SO. La cabina è più silenziosa e le vibrazioni ridotte. Il comfort generale dell'operatore è notevolmente aumentato rispetto al precedente modello ed il posto di guida è più sicuro ed ergonomico.

MANUTENZIONE:

I controlli di manutenzione periodica sono rapidi e semplici da eseguire.

Funzione di controllo attraverso PC

E' possibile visualizzare graficamente la pressione della pompa, i giri del motore connettendo al PC il Controller EPOS della macchina, altri dati relativi aLL'escavatore possono essere registrati, memorizzati e successivamente stampati collegandosi con un PC all'apposita porta di connessione.

Scatola accesso comandi elettrici

La scatola accesso comandi elettrici ha un'apertura a cassetto per agevolare le operazioni di manutenzione.

Valvola olio motore

La valvola di scarico dell'olio motore è dotata d'attacco rapido per facilitarne la sostituzione ed evitare dispersioni nell'ambiente.

Separatore acqua combustibile

Il separatore dell'acqua realizzato in vetro trasparente è montato in una parte di facile accesso e raggiungibile da terra.

ATTREZZATURA STANDARD:

Impianto idraulico

-	Il blocaggio della rotazione in due posizioni assicura il trasporto in sicurezza
-	Rigeneratore flusso olio su monobLocco e avambraccio
-	valvole di tenuta su braccio e avambraccio
-	Valvole a scarico incrociato su motore idraulico di rotazione
-	Prese ausiliarie
-	Power boost a sfioramento

Cabina ed interno cabina

-	Cabina montata su supporti ammortizzati
-	Cabina insonorizzata ed isolata
-	Aria condizionata
-	sedile regolabile con poggiatesta e bracciolo
-	Vetro frontale con apertura a spinta e vetro inferiore apribiLe
-	Luce in cabina
-	tergicristalli ad intermitenza
-	Accendisigari e posacenere
-	Portalattina
-	Box termico
-	Monitor con display
-	Indicatore Livello carburante
-	Radio AM/FM e stereo
-	Interruttore accensione radio
-	Presa 12V
-	Porta di connessione PC per diagnostica
-	Manipolatori con doppio interruttore

Sicurezza

-	Predellini di salita e corrimano rinforzati
-	PredelLini metallici rinforzati ed antiscivoLo
-	Cintura di sicurezza
-	Leva di sicurezza
-	Vetro antisfondamento
-	Martelletto rompivetro
-	Specchietti retrovisori destro e sinistro
-	Protezione a 360 gradi

Altri

-	Filtro aria a doppio elemento
-	Prefiltro
-	Separatore acqua
-	Separatore polvere per radiatore
-	Sistema di prevenzione surriscaldamento motore
-	Sistema di prevenzione riavviamento motore
-	Sistema di auto-diagnosi
-	Alternatore
-	Avvisatore acustico
-	Luci alogene (2 su cabina e 2 su braccio monobLocco)
-	TendicingoLo idraulico
-	guidacingoli

ATTREZZATURA OPZIONALE:

Sicurezza

-	Valvole di sicurezza contro eventuale rottura tubi flessibili su braccio e avambraccio
-	Dispositivo antiribaLtamento
-	Protezione cabina superiore e frontale (FQGS standard)
-	CicaLino traslazione
-	CicaLino traslazione e rotazione
-	Lampeggiante

Cabina ed interno cabina

-	Aletta parasole
-	Tettuccio
-	Manipolatori con triplo interruttore

Altri

-	Carro stretto a m. 3 di Larghezza
-	Impianto idraulico per martello
-	Impianto idraulico per rotazione utensile
-	Doppio filtro gasolio
-	Maglie catene rinforzate
-	Luci supplementari (4 frontaLi e 2 posteriori)
-	Alternatore maggiorato
-	Pompetta elettrica rifornimento gasolio

Peso operativo	41200 kg

BENNA
Gamma capacita' a colmo	Pcsa 1,44-2,18 m3

DIMENSIONI
Larghezza fuori tutto struttura superiore	2.990 mm
Larghezza fuori tutto cabina	960 mm
Altezza fuori tutto cabina	3.150 mm
Raggio d'ingombro posteriore 3.200 mm	3.660 mm
Altezza fuori tutto	3.575 mm
Altezza libera sotto il contrappeso	1.277 mm
Luce libera	540 mm
Interasse	4.250 mm
Lunghezza dei cingoli	5.215 mm
Scartamento tra i cingoli	2.750 mm
Larghezza suole	600 mm
Lunghezza fuori tutto	11.660 mm
Carreggiata fuori tutto con suole da 600 mm	3.350 mm

DISTANZE OPERATIVE CON BRACCIO DA 2,6 MT
Lunghezza braccio monoblocco	6,7 m
Lunghezza braccio	2,6 m
Sbraccio max. di scavo	10.910 mm
Sbraccio max. al suolo	10.700 mm
Profondità max. di scavo	7.070 mm
Altezza max. di scavo	10.660 mm
Altezza max. di carico	7.555 mm
Muro verticale max.	3.490 mm
Profondità max. di scavo (livello 8')	6.900 mm

DISTANZE OPERATIVE CON BRACCIO DA 3,25 MT
Lunghezza braccio monoblocco	6,7 m
Lunghezza braccio	3,25 m
Sbraccio max. di scavo	11.520 mm
Sbraccio max. al suolo	11.310 mm
Profondità max. di scavo	7.725 mm
Altezza max. di scavo	11.000 mm
Altezza max. di carico	7.845 mm
Muro verticale max.	4.400 mm
Profondità max. di scavo (livello 8')	7.570 mm

DISTANZE OPERATIVE CON BRACCIO DA 4,0 MT
Lunghezza braccio monoblocco	6,7 m
Lunghezza braccio	4,0 m
Sbraccio max. di scavo	12.260 mm
Sbraccio max. al suolo	11.070 mm
Profondità max. di scavo	8.470 mm
Altezza max. di scavo	11.495 mm
Altezza max. di carico	8.330 mm
Muro verticale max.	5.065 mm
Profondità max. di scavo (livello 8')	8.360 mm

MOTORE
Modello	DAEWOO DE12TIS
Tipo	Motore a quattro tempi a iniezione diretta; raffreddamento ad acqua
Aspirazione	Sovralimentata con turbocompressore - Intercooler aria/aria
Numero Cilindri	6
Potenza nominale al volano	DIN 6271, netta 210 kw (285 PS) a 2.000 giri/min SAE J1349, netto210 kw (281 CV) a 2.000 giri/min
Cilindrata	11.051 cc
Coppia Massima	108 kgf.m (1.203 Nm) a 1.400 giri/min
Alesaggio e Corsa	123 mm x 155 mm
Avviamento	motore elettrico 24 v
Batterie	2 x 12v x 150 AH

CIRCUITO IDRAULICO
Pompe principali	2 pompe a pistoni assiali con cilindrata variabile
Massima portata olio	2 x 315 l / min
Pompa pilota	pompa ad ingranaggi
Massima portata olio	24,0 l / min
Motore di rotazione Valvola limitatrice di pressione	265 bar (270 kgf / cm2)

TRASLAZIONE
Velocità di marcia (alta/bassa)	5,5/3,3 km/h
Massima forza di trazione	33.400 kgf
Pendenza massima superabile	35° (70%) in continuo

LIVELLI DI RUMOROSITA' (A MACCHINA IN MOVIMENTO)
Rumorosità esterna	106 dB (A) (95/27/EEC)
Rumorosità all'orecchio dell'operatore	73 dB(A) (ISO6396) 78 dB (A) (95/27/EEC)
CAPACITA'
Serbatoio carburante	550,0 lt
Sistema di raffreddamento	56,0 lt
Olio motore	28,0 lt
Trasmissione di rotazione (ognuna)	6,0 lt
Trasmissioni finali (ognuna)	6,8 lt
Sistema idraulico	410,0 lt
Serbatoio idraulico	265,0 lt

FORZA DI SCAVO
Forza di scavo della force	24.100 kgf (con braccio da 3,25 mt - 2,6 mt - 4,0 mt)
Forza di scavo del braccio	19.300 kgf (con braccio da 3,25 mt)
Forza di scavo del braccio	23.800 kgf (con braccio da 2,6 mt)
Forza di scavo del braccio	16.700 kgf (con braccio da 4,0 mt)
